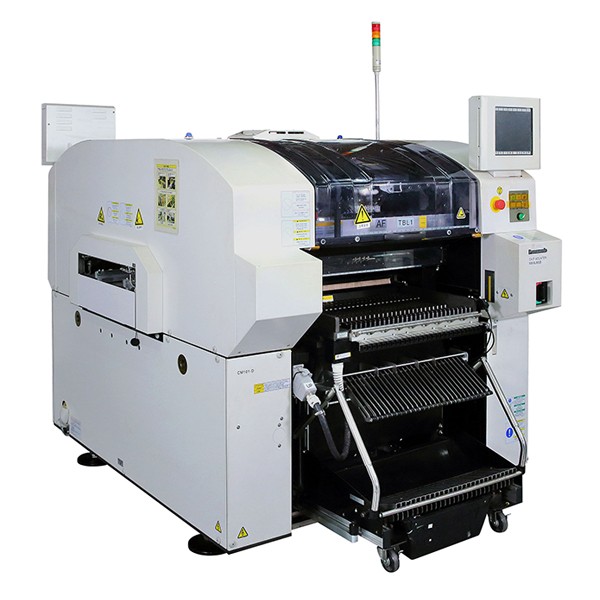

CM101-D 贴片机

共通模块

· 搭载Head(12/3)、Nozzle、Feeder、Nozzle Changer、Direct Tray（8月）

· 3D Sensor、100MHz Line Camera、调整治具、维修保养治具、NG排出传送带

· 用Multi Head与高速高精度识别系统、1个Head（1个Beam)的实现高速搭载。

· 可以整体搭载品种适应的Feeder进行生产。

· 确保Tape Feeder?Head等的与CM系列的互换性。

· 可以确保与CM系列前机种的连续性；

· 可以对应生产规模的扩大,最佳的初期投资。

· 用必要最低限度的投资，实现Head交换和在CM系列培育的最新技术的展开等在纳入后的进化。

项目		CM101-D
		Type A-1（高速12NZ Head）	Type A-2（泛用 8NZ Head）	Type B（多功能 3NZ Head）
品质	实装精度(μm)	±50/Chip　Cpk≧1.0	±50/Chip　Cpk≧1.0 ±35/QFP　Cpk≧1.0	±50/Chip　Cpk≧1.0 ±35/QFP　Cpk≧1.0
生产性	最高Tact (CPH/秒)	25,000/0.144	19,000/0.189	7,200/0.5
	实效Tact （CPH/秒）	17,000/0.21	14,000/0.26	5,000/0.72
	基板传送时间（秒）	3.5以下(基板Size：～330×250mm) 4.0以下(基板Size ：～460×360mm)
	Tape Splicing	标准
元件对应力	基板Size　 L×W×T（㎜）	50×50×0.3～460×250×4 50×50×0.3～460×360×4
	元件Size(㎜)	0603～12(厚6.5)	0603～32(厚8.5)	0603～100*90(厚25)
	元件供给形态	Tape，Bulk	Tape，Bulk，Stick，Tray（手置/Tray Feeder）
	Tape搭载品种数	70 Slot、70品种(8/12/16 ㎜)*8mm：最大140品种(Double T/F规格)
其他	前设备互换	Tape，操作性，Feeder关连，Nozzle，（CM212、CM402、CM602）
	本体设备尺寸	W1,530mm×D 2,160mm×H 1,430mm
	电源容量	2.0 kVA （3相200V）
	供给空气源	0.49 Mpa，100 l/min
